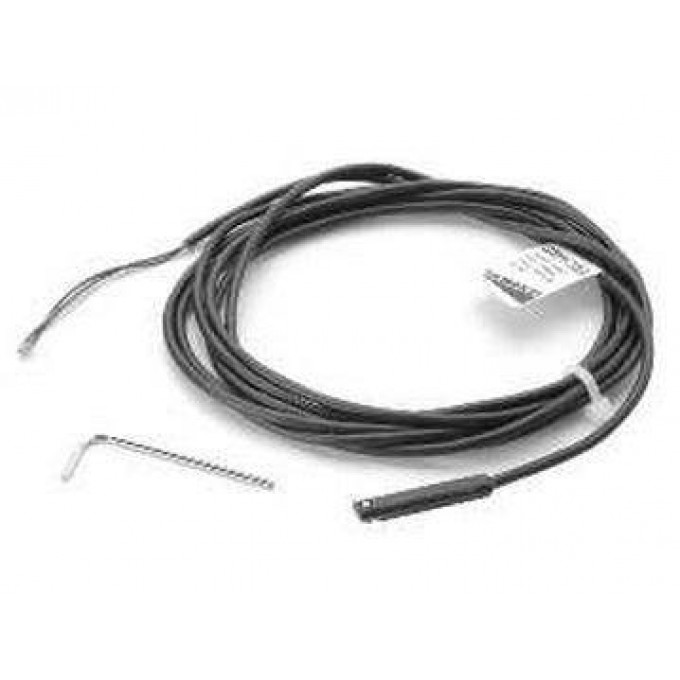

Датчик положения магниторезистивный CAMOZZI CSH 135229

Датчик положения CSH-334-5 от Camozzi представляет собой промышленное магниторезистивное решение, предназначенное для точного определения положения поршня в пневматических цилиндрах. Устройство разработано для монтажа сверху в канавку и обеспечивает надежную работу в условиях промышленной эксплуатации. Принцип действия основан на замыкании или размыкании внутреннего контакта под воздействием магнитного поля поршня.

Датчик имеет 3-х проводное подключение и работает от напряжения 10...27V AC/DC. Выходной сигнал типа PNP с максимальным током 250 mA и максимальной нагрузкой 6W. Время включения составляет менее 1 мс. Для визуального контроля состояния предусмотрен желтый светодиодный индикатор. Корпус датчика выполнен из пластика, залитого эпоксидной смолой, что обеспечивает класс защиты IP67 и устойчивость к внешним воздействиям.

Устройство оснащено защитой от изменения полярности и перенапряжения, что повышает его надежность и срок службы. Датчик сохраняет работоспособность при изменении полярности подключения, хотя светодиод в этом случае не будет активироваться. Диапазон рабочих температур составляет от -10 до +80°С. Длина кабеля из PVC составляет 5 метров с диаметром 2,8 мм.

Датчики серии CST-CSV-CSH могут устанавливаться непосредственно в канавки на корпусе цилиндров или на гильзы и шпильки с использованием дополнительных скоб и хомутов. Электрический сигнал, генерируемый датчиком, может быть подан на катушку клапана или на вход контроллера для дальнейшей обработки. Продукция сертифицирована по стандарту CE и поставляется с гарантией 12 месяцев.
