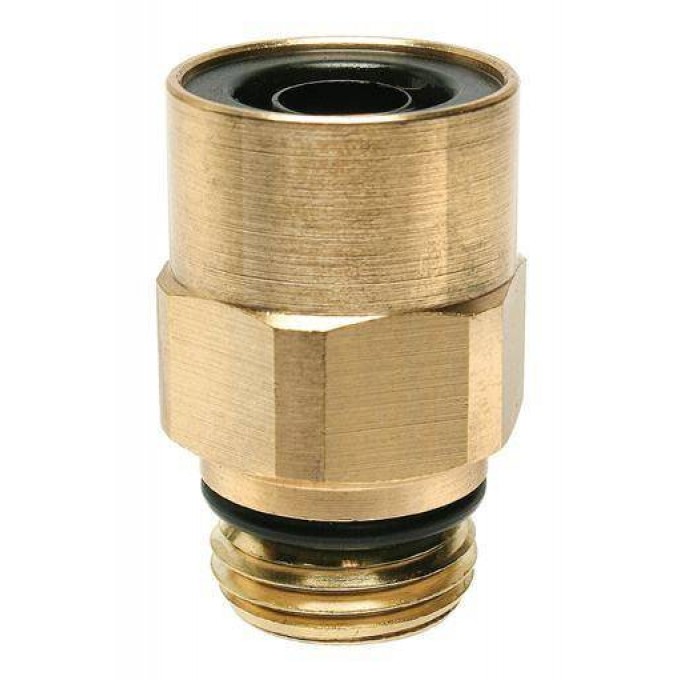

Фитинг прямой CAMOZZI 9512 12-M22x1,5 134733

Прямой фитинг Camozzi 9512 12-M22x1,5 предназначен для соединения пневматических трубок с наружным диаметром 12 мм. Он оснащен цанговым зажимом для надежной фиксации трубки и наружной метрической резьбой M22x1,5 для подключения к компонентам пневматической системы. Фитинг поставляется в сборе с уплотнительным кольцом.

Корпус фитинга изготовлен из латуни методом горячей штамповки или из горячекатаного латунного прутка, что обеспечивает высокую прочность и однородность металла без микропор и трещин. Гильза выполнена из стеклонаполненного полиамида для стабильности размеров трубки при температурных колебаниях, гарантируя герметичность. Цанга из латуни с тремя фиксирующими буртами обеспечивает надежную фиксацию трубки с двукратным запасом по усилию вырыва. Защитная манжета из маслобензостойкой резины предотвращает попадание загрязнений и влаги в цанговый зажим. Контргайка стальная, с двухслойным покрытием белым цинком для высокой коррозионной стойкости. Уплотнительные кольца изготовлены из акрилонитрил-бутадиен-каучука (NBR), рассчитанного на эксплуатацию в диапазоне температур от -50°C до 100°C.

Фитинг рассчитан на рабочее давление до 12 бар (максимально до 32 бар) и может эксплуатироваться в широком диапазоне температур от -50°C до 100°C. Монтаж трубки осуществляется путем вставки до упора в гильзу на всю монтажную длину 21,5 мм. Демонтаж производится нажатием на защитную манжету специальным ключом DRK, что позволяет вывести цангу из зацепления с трубкой. Соединение под давлением является неразборным.

Для установки фитинга требуется момент затяжки в диапазоне 36,0-44,0 Нм, а для работы с наружным шестигранником необходим ключ размером 24 мм. Общая высота фитинга составляет 23 мм. Гарантия на изделие составляет 12 месяцев, подтверждено сертификатом CE.
