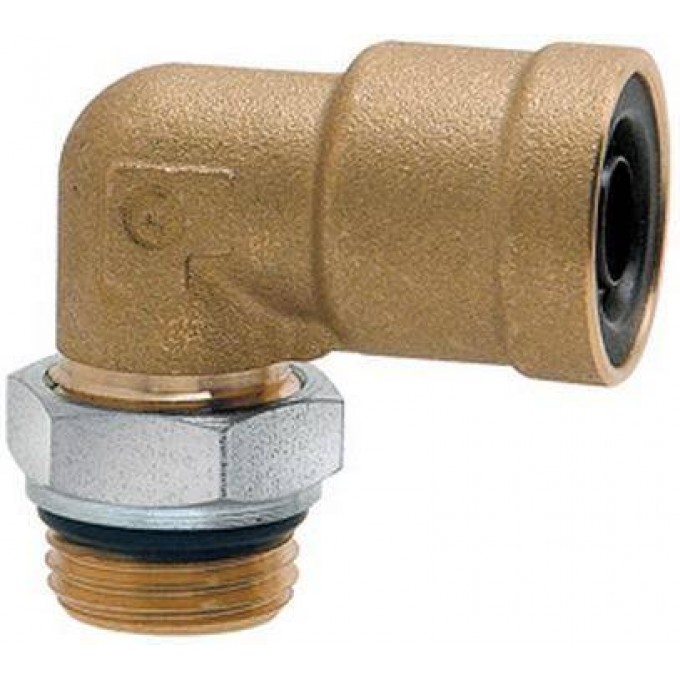

Фитинг угловой CAMOZZI 9502 10-M22x1,5TC 134758

Угловой фитинг Camozzi серии 9502 с артикулом 10-M22x1,5TC предназначен для быстрого и надежного соединения пневматических трубок. Он оснащен цанговым зажимом под трубку с наружным диаметром 10 мм и имеет наружную метрическую резьбу M22x1,5. Фитинг поставляется в сборе с уплотнительным кольцом, обеспечивая герметичность соединения.

Корпус фасонного фитинга изготовлен из латуни методом горячей штамповки, что гарантирует высокую прочность и однородность металла. Гильза выполнена из стеклонаполненного полиамида для стабильности размеров трубки при температурных колебаниях. Латунная цанга с тремя фиксирующими буртами обеспечивает надежную фиксацию трубки с двукратным запасом по усилию вырыва. Защитная манжета из маслобензостойкой резины предотвращает попадание загрязнений и влаги. Стальная контргайка с двухслойным цинковым покрытием обладает высокой коррозионной стойкостью. Уплотнительные кольца из акрилонитрил-бутадиен-каучука (NBR) рассчитаны на эксплуатацию в диапазоне температур от -50°C до 100°C.

Фитинг предназначен для работы при максимальном давлении до 12 бар (кратковременно до 32 бар) и в температурном диапазоне от -50°C до 100°C. Монтаж осуществляется путем вставки трубки до упора в гильзу на всю монтажную длину (22 мм). Демонтаж производится нажатием на защитную манжету специальным ключом DRK, при этом соединение под давлением является неразборным. Момент затяжки наружной резьбы составляет 36,0-44,0 Нм.

Данный фитинг является новым и сертифицирован по стандарту CE. На него предоставляется гарантия 12 месяцев. Доставка до склада в Германии занимает от 3 рабочих дней.
