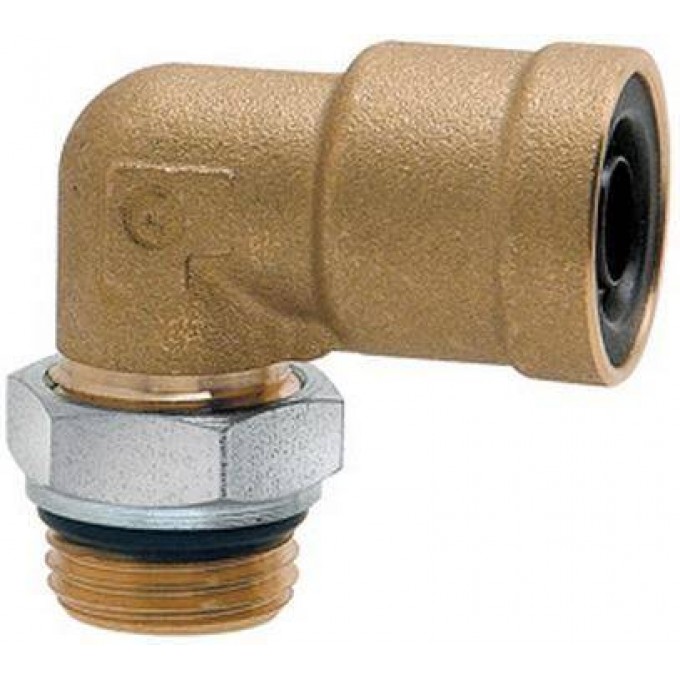

Фитинг угловой CAMOZZI 9502 18-M22x1,5 134778

Угловой фитинг Camozzi серии 9502 предназначен для надёжного соединения пневматических трубок с наружным диаметром 18 мм с компонентами, имеющими метрическую наружную резьбу M22x1,5. Изделие поставляется в сборе с уплотнительным кольцом, обеспечивая герметичность соединения. Фитинг рассчитан на рабочее давление до 12 бар с максимальным кратковременным давлением до 32 бар и может эксплуатироваться в широком температурном диапазоне от -50°С до 100°С.

Корпус фитинга изготовлен из латуни методом горячей штамповки, что обеспечивает высокую прочность и однородность материала без микропор и трещин. Гильза из стеклонаполненного полиамида гарантирует стабильность размеров трубки при температурных колебаниях, поддерживая герметичность. Цанга из латуни с тремя фиксирующими буртами обеспечивает надёжную фиксацию трубки с двукратным запасом по усилию вырыва. Защитная манжета из маслобензостойкой резины предотвращает попадание загрязнений и влаги в цанговый зажим. Контргайка стальная, с двухслойным покрытием белым цинком, обладает высокой коррозионной стойкостью.

Монтаж фитинга осуществляется путём вставки трубки до упора в гильзу на всю монтажную длину 27,5 мм. Демонтаж производится с помощью специального ключа модели DRK, который, нажимая на защитную манжету, смещает цангу и освобождает трубку. Важно отметить, что соединение, находящееся под давлением, является неразборным. Уплотнительные кольца из акрилонитрил-бутадиен-каучука (NBR) рассчитаны на эксплуатацию в указанном температурном диапазоне.

Продукция Camozzi соответствует международным стандартам качества, что подтверждается сертификатом CE. Гарантия на изделие составляет 12 месяцев. Фитинг является оригинальным компонентом для пневматических систем, обеспечивая стабильную работу и долговечность.
