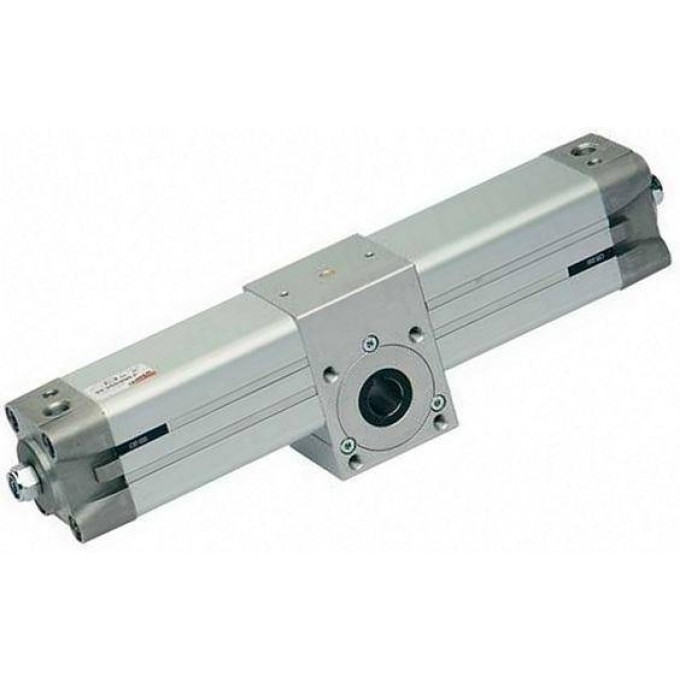

Поворотный цилиндр Camozzi 69-040/180-F представляет собой оборудование двустороннего действия, предназначенное для точного углового перемещения в пневматических системах. Модель имеет диаметр цилиндра 40 мм и обеспечивает угол поворота 180° с возможностью регулировки в пределах ±5°. Цилиндр оснащен магнитным поршнем и регулируемым демпфированием в крайних положениях, что обеспечивает плавность и точность работы.

Конструкция цилиндра включает стяжные шпильки внутри корпуса. Выходной элемент выполнен в виде втулки со шпоночным пазом, установленной на двух подшипниках качения для повышения надежности. Крутящий момент при рабочем давлении 6 бар составляет 13,5 Нм. Рабочее давление находится в диапазоне от 1 до 10 бар, а рабочая температура — от 0°C до +80°C. Материал корпуса и крышек — алюминий, шестерни — закаленная сталь, зубчатой рейки — сталь, направляющих рейки — полиформальдегид, уплотнений — NBR.

Цилиндр предназначен для использования в различных промышленных приложениях, где требуется точное и контролируемое угловое позиционирование. Он подходит для автоматизированных линий, сборочных станков и других систем, использующих сжатый воздух. Возможность регулировки угла поворота и демпфирования позволяет адаптировать его под специфические требования производственных процессов.

Пневматическое присоединение осуществляется через порт G1/4". Крепление датчиков положения предусмотрено в пазах корпуса, поддерживаются датчики серий CST и CSH. Цилиндр рассчитан на работу с чистым воздухом без масла. Крепление осуществляется через резьбовые отверстия в корпусе. Гарантия на изделие составляет 12 месяцев, имеется сертификат CE.
