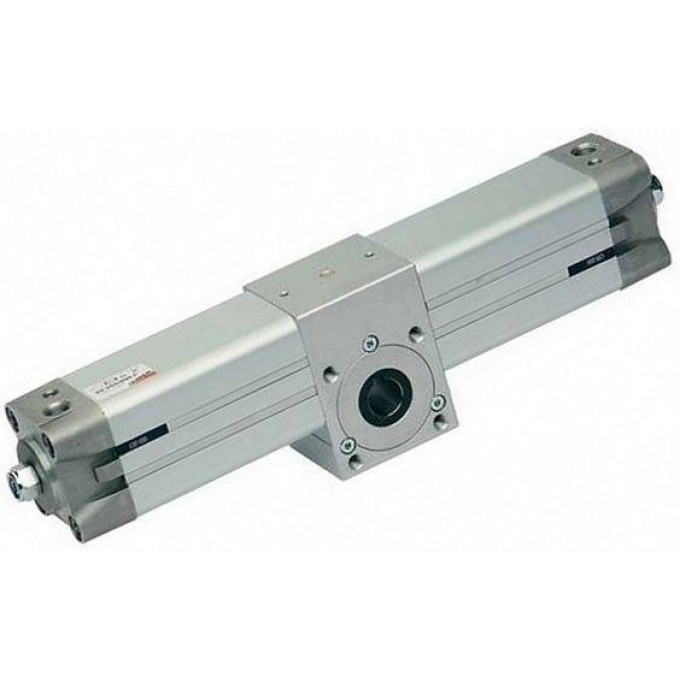

Поворотный цилиндр двустороннего действия Camozzi/270-M CAMOZZI DEICTBIE"":""DBYCTOPOHHEGO-DEICTBIYA DEICTBIE"":""DBYCTOPOHHEGO-DEICTBIYA

Поворотный цилиндр Camozzi 69-063/270-M представляет собой компонент пневматической системы, предназначенный для выполнения поворотных движений. Данная модель является цилиндром двустороннего действия с магнитным поршнем, что обеспечивает возможность использования датчиков положения. Диаметр цилиндра составляет 63 мм, а максимальный угол поворота достигает 270°.

Конструкция цилиндра выполнена на стяжных шпильках внутри корпуса. Выходной элемент представляет собой вал со шпоночным пазом, установленный на подшипниках качения. Цилиндр оснащен регулируемым демпфированием в крайних положениях для контроля интенсивности торможения. Пневматическое присоединение осуществляется через порт G3/8". Рабочее давление находится в диапазоне от 1 до 10 бар, а рабочая температура — от 0°C до +80°C. Крутящий момент при давлении 6 бар составляет 43,8 Нм.

Корпус и крышки цилиндра изготовлены из алюминия, шестерня и зубчатая рейка — из закаленной стали, а направляющие рейки — из полиформальдегида. Уплотнения выполнены из NBR. Цилиндр предназначен для работы с чистым воздухом без масла. Крепление осуществляется через резьбовые отверстия в корпусе. Возможно использование датчиков серий CST и CSH, которые крепятся в пазах корпуса. Регулировка угла поворота возможна в пределах ±5°.

Данная модель подходит для применения в различных промышленных системах, где требуется точное и контролируемое поворотное движение. Гарантия на изделие составляет 12 месяцев, подтверждена сертификатом CE.
