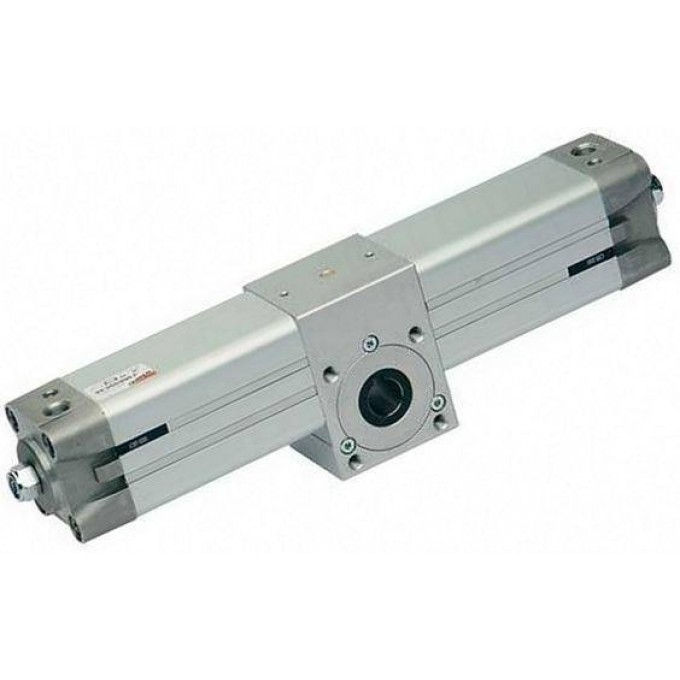

Поворотный цилиндр двустороннего действия CAMOZZI Серия 69/360-F 140013

Поворотный цилиндр Camozzi 69-080/360-F серии 69 представляет собой компонент пневматических систем, предназначенный для создания вращательного движения. Цилиндр двустороннего действия с магнитным поршнем имеет диаметр 80 мм и обеспечивает угол поворота 360°. Он оснащен регулировкой демпфирования в крайних положениях и предназначен для работы в диапазоне давлений от 1 до 10 бар.

Конструкция цилиндра включает стяжные шпильки внутри корпуса и выходной элемент в виде втулки со шпоночным пазом. Поворотная втулка изготовлена из закаленной шлифованной стали и установлена на двух подшипниках качения. Материал корпуса и крышек — алюминий, шестерни и зубчатой рейки — сталь, направляющих рейки — полиформальдегид, уплотнений — NBR. Цилиндр обеспечивает крутящий момент 94,2 Нм при давлении 6 бар и допустимую осевую нагрузку до 200 Н.

Данный поворотный цилиндр подходит для использования в различных промышленных приложениях, где требуется точное и контролируемое вращательное движение. Возможность регулировки угла поворота в пределах ±5° и демпфирования позволяет адаптировать его под специфические требования производственных процессов. Крепление датчиков осуществляется в пазах корпуса, поддерживаются датчики серий CST и CSH.

Цилиндр предназначен для работы с чистым воздухом без масла при температуре от 0°C до +80°C. Пневматическое присоединение выполнено по стандарту G3/8". Продукция соответствует сертификату CE. Гарантийный срок составляет 12 месяцев.
