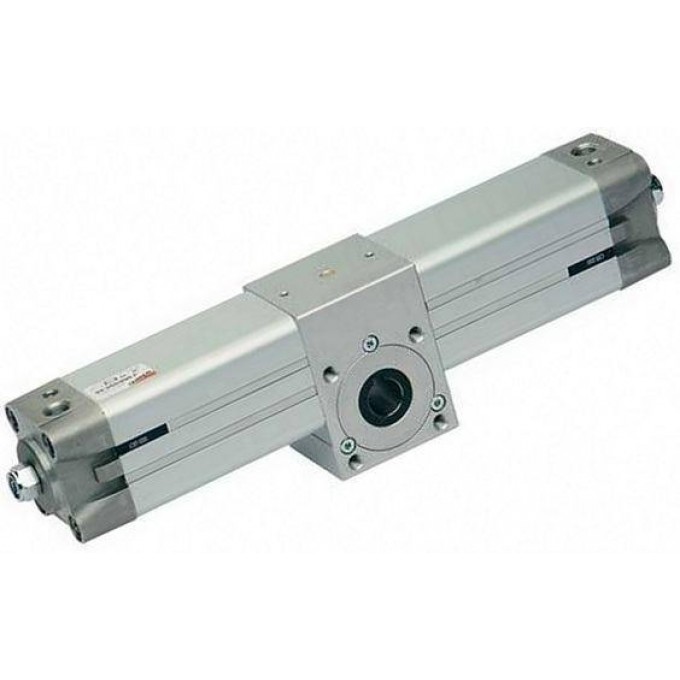

Поворотный цилиндр Camozzi/045-F CAMOZZI 140003

Поворотный цилиндр Camozzi 69-040/045-F является промышленным оборудованием двустороннего действия с магнитным поршнем и регулировкой демпфирования в обе стороны. Он предназначен для использования в различных промышленных системах, где требуется точное угловое перемещение. Диаметр цилиндра составляет 40 мм, а угол поворота — 45° с возможностью регулировки в пределах ±5°.

Конструкция цилиндра включает стяжные шпильки внутри корпуса, что обеспечивает его прочность и надежность. Пневматическое присоединение осуществляется через порт G1/4". Выходной элемент выполнен в виде втулки со шпоночным пазом. Крутящий момент при рабочем давлении 6 бар достигает 13,5 Нм. Цилиндр оснащен подшипниками качения для обеспечения плавности хода и долговечности.

Рабочее давление цилиндра находится в диапазоне от 1 до 10 бар, а рабочая температура — от 0°C до +80°C. Материал корпуса и крышек выполнен из алюминия, шестерня — из закаленной стали, а зубчатая рейка — из стали. Направляющие рейки изготовлены из полиформальдегида. Уплотнения выполнены из NBR, что обеспечивает герметичность при работе с чистым воздухом без масла. Крепление осуществляется через резьбовые отверстия в корпусе.

Цилиндры серии 69 поставляются в семи различных диаметрах и могут использоваться в экстремальных условиях благодаря применению специальных материалов. Заводская смазка позволяет эксплуатировать оборудование как с дополнительной смазкой, так и без нее. Данный поворотный цилиндр сертифицирован по стандарту CE и поставляется с гарантией 12 месяцев.
