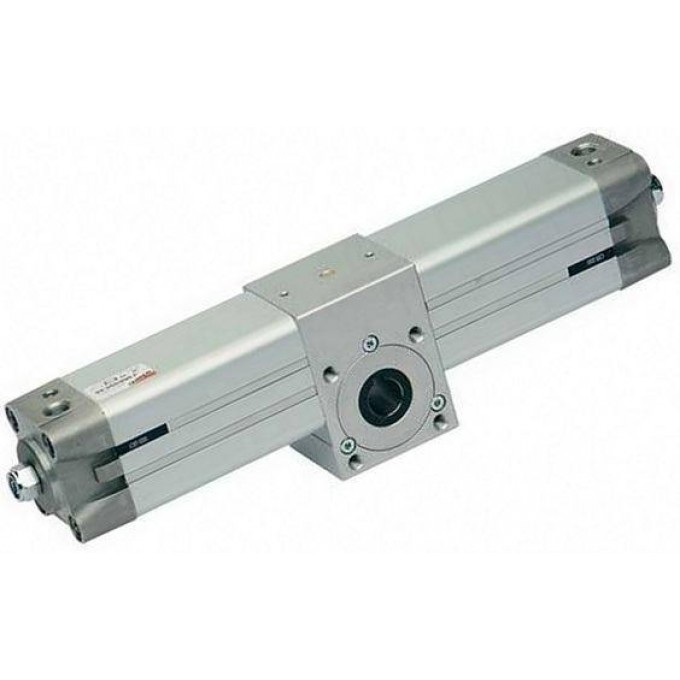

Поворотный цилиндр двустороннего действия Camozzi/180-M CAMOZZI 139989

Поворотный цилиндр Camozzi 69-032/180-M является компонентом пневматических систем, предназначенным для выполнения угловых перемещений. Модель относится к серии 69 и характеризуется двусторонним действием с регулировкой демпфирования в крайних положениях. Цилиндр оснащен магнитным поршнем, что позволяет использовать датчики положения для контроля его работы. Основное назначение — обеспечение точного и контролируемого вращательного движения в различных промышленных приложениях.

Конструкция цилиндра включает стяжные шпильки внутри алюминиевого корпуса и алюминиевые крышки. Диаметр цилиндра составляет 32 мм, а угол поворота — 180°, с возможностью регулировки в пределах ±5°. Крутящий момент при рабочем давлении 6 бар достигает 7,2 Нм. Пневматическое присоединение осуществляется через порт G1/8''. Выходной элемент выполнен в виде вала со шпоночным пазом. Рабочее давление находится в диапазоне от 1 до 10 бар, а рабочая температура — от 0°C до +80°C. Направляющие из бронзы, покрытой тефлоном, обеспечивают плавность хода, а уплотнения из NBR гарантируют герметичность при работе с чистым воздухом без масла.

Данный поворотный цилиндр подходит для использования в автоматизированных линиях, сборочных машинах, робототехнике и других системах, где требуется точное позиционирование и угловое перемещение. Высокое качество материалов, таких как закаленная сталь для шестерни и зубчатой рейки, а также полиформальдегид для направляющих рейки, обеспечивает долговечность и надежность в эксплуатации, в том числе в экстремальных условиях. Возможность крепления датчиков серий CST и CSH в пазах корпуса расширяет функциональность и интеграцию в сложные системы управления.

Цилиндр поставляется с заводской смазкой, что позволяет эксплуатировать его как с дополнительной смазкой, так и без нее. Крепление осуществляется через резьбовые отверстия в корпусе. Продукция соответствует международным стандартам, что подтверждается сертификатом CE. Гарантия на изделие составляет 12 месяцев.
