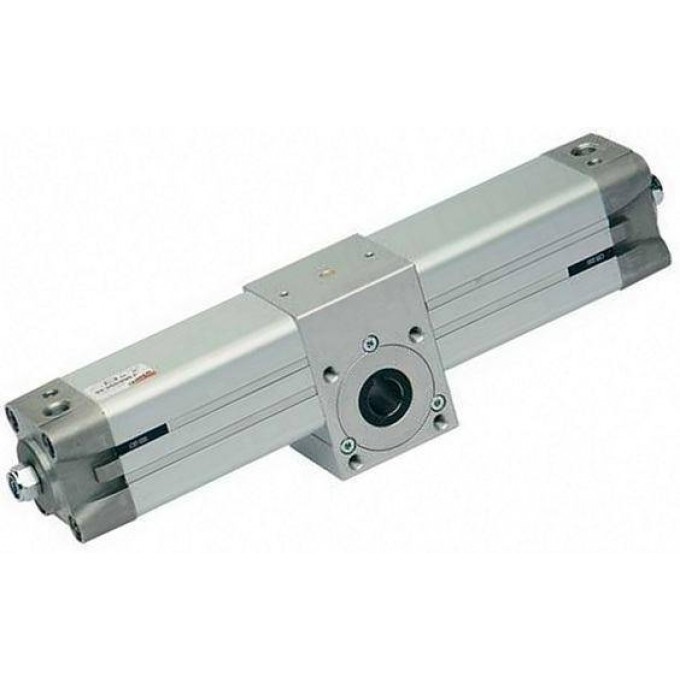

Поворотный цилиндр двустороннего действия CAMOZZI Серия 69/090-M 140019

Поворотный цилиндр Camozzi 69-100/090-M является частью серии 69 и предназначен для выполнения угловых перемещений в пневматических системах. Цилиндр двустороннего действия оснащен магнитным поршнем и обеспечивает угол поворота 90°. Диаметр цилиндра составляет 100 мм, что позволяет достигать крутящего момента 158 Нм при рабочем давлении 6 бар. Конструкция с внутренними стяжными шпильками обеспечивает стабильность работы.

Особенностью данной модели является регулировка демпфирования в обе стороны, что позволяет точно настраивать интенсивность торможения в крайних положениях. Выходной элемент выполнен в виде вала со шпоночным пазом для надежного соединения с исполнительными механизмами. Поворотная втулка изготовлена из закаленной шлифованной стали и установлена на двух подшипниках качения, что гарантирует высокую точность и долговечность. Регулировка угла поворота возможна в пределах ±5°.

Цилиндр предназначен для работы в диапазоне температур от 0°C до +80°C и выдерживает рабочее давление от 1 до 10 бар. Материал корпуса и крышек — алюминий, шестерня изготовлена из закаленной стали, а зубчатая рейка — из стали. Направляющие рейки выполнены из полиформальдегида, а уплотнения — из NBR, что обеспечивает совместимость с чистым воздухом без масла в качестве рабочей среды. Крепление датчиков серий CST и CSH осуществляется в пазах корпуса.

Пневматическое присоединение осуществляется через порт G1/2". Допустимая осевая нагрузка составляет до 250 Н. Продукт поставляется с гарантией 12 месяцев и имеет сертификацию CE, подтверждающую соответствие европейским стандартам качества и безопасности.
