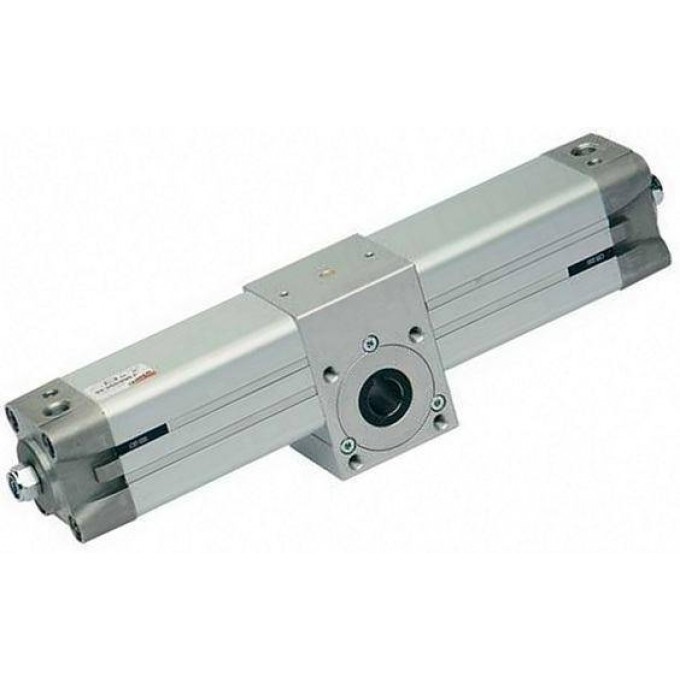

Поворотный цилиндр двустороннего действия CAMOZZI Серия 69/270-F 140004
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Поворотный цилиндр Camozzi 69-063/270-F относится к серии 69 и предназначен для выполнения вращательных движений в пневматических системах. Цилиндр двустороннего действия, оснащен магнитным поршнем и регулировкой демпфирования в обе стороны. Он обеспечивает угол поворота 270° при диаметре цилиндра 63 мм и развивает крутящий момент 43,8 Нм при рабочем давлении 6 бар.
Конструкция цилиндра включает стяжные шпильки внутри корпуса и выходной элемент в виде втулки со шпоночным пазом. Поворотная втулка изготовлена из закаленной шлифованной стали и установлена на двух подшипниках качения, что обеспечивает точность и долговечность. Материал корпуса и крышек — алюминий, шестерни — закаленная сталь, зубчатой рейки — сталь, направляющих рейки — полиформальдегид. Уплотнения выполнены из NBR.
Цилиндр работает в диапазоне температур от 0°C до +80°C и при рабочем давлении от 1 до 10 бар. Демпфирование в крайних положениях регулируется, что позволяет точно настраивать интенсивность торможения. Для контроля положения могут использоваться датчики серий CST и CSH, устанавливаемые в пазах корпуса. Цилиндр предназначен для работы с чистым воздухом без масла.
Крепление осуществляется через резьбовые отверстия в корпусе с помощью крепежных элементов. Продукция сертифицирована по стандарту CE и поставляется с гарантией 12 месяцев. Заводская смазка позволяет эксплуатировать цилиндр как с дополнительной смазкой, так и без нее.
